Cách Gắn Khay Cố Định Tủ Rack Lên Tủ Rack,Tủ Mạng

Trong quá trình hỗ trợ khách hàng, TMC Rack nhận được rất nhiều câu hỏi và thắc mắc về cách gắn khay lên tủ rack,tủ mạng,nhất là những khách hàng lần đầu tiên sử dụng tủ rack, tủ mạng.

Sau đây tôi xin giới thiệu và hướng dẫn thao tác gắn khay lên tủ rack,tủ mạng.

*Mỗi nhà sản xuất tủ rack, hay nhà thiết kế sẽ thiết kế khay cố định tủ rack theo mẫu mã khác nhau và cách gắn cũng có phần khác nhau,nhưng chung quy thì tất cả cũng theo chuẩn rack 19 inch,tuy hơi khác nhưng cách gắn tương đối giống nhau.

Bước 1: Xác định tủ rack,tủ mạng của bạn sâu bao nhiêu?

Thông thường tủ rack nhỏ có kích cỡ 400mm,500mm,hay 600mm.Tủ rack lớn chủ yếu có 3 chuẩn là 600-800 và 1000mm.

Bước 2:Sau khi xác định được chiều sâu tủ rack,tủ mạng rồi,bạn đi chọn khay cố định theo nguyên tắc sau.

Chiều sâu tủ rack trừ 20cm=> chiều sâu khay bạn cần.

Ví dụ:Tủ rack sâu 1000mm thì lấy khay cố định tủ rack 1000mm-200mm=800mm(hoặc 780mm).Lý do khay cố định luôn nhỏ hơn tủ rack, tủ mạng 20cm là để chừa 10cm ở cửa trước và 10cm ở cửa sau để đi dây và đóng cửa không bị cấn tủ rack.

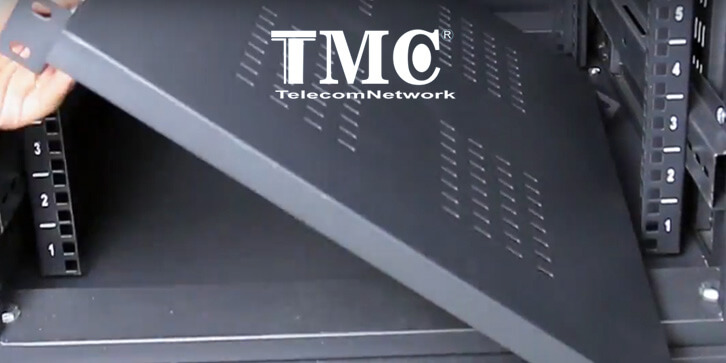

B3:Sau khi xác định được loại khay cố định tủ rack bạn cần rồi thì tiến hành gắn khay cố định lên tủ.

+Dùng 4 pass L (pass đỡ khay) gắn lên khay cố định tủ rack.

Lưu ý: Không được siết ốc chặt,chỉ bắt ốc vít lỏng và phải sao cho bạn có thể trượt tịnh tiến pass L qua lại trên khe của khay cố định.

+Sau khi gắn song 4 pass L lên khay cố định dùng ốc cài (ecu cài,ốc rack) gắn lên thanh rack cố định lên tủ rack,tủ mạng. Cần 8 ốc cài gắn lên 4 vị trí trên thanh rack sao cho 4 bị trí này ở cùng độ cao.

Nếu tủ rack,tủ mạng của bạn không đánh số tiêu chuẩn thì bạn cần đếm số của 4 thanh rack.

Còn tủ rack,tủ mạng có đánh số U thì sẽ rất đơn giản, chỉ cần chọn mỗi thanh rack 1 số cố định là sẽ đều nhau.

(vd:chọn số 20U trên cả 4 thanh rack là OK)

+Sau khi gắn định vị 8 ốc cài vào 4 thanh rack, chỉ cần đưa khay cố định đã gắn pass L lên vị trí 8 ốc cài và gắn pass L và 4 thanh rack ,sau đó siết ốc pass L trên khay cố định và trên thanh rack là bạn đã hoàn thành việc gắn khay cố định lên tủ rack, tủ mạng.
